Graissez-vous les régleurs de jeu ? Ce que vous devez savoir

La réponse directe : devriez-vous graisser les régleurs de jeu ?

Oui, mais seules des parties spécifiques d'un régleur de jeu nécessitent une lubrification, et l'application de graisse sur les mauvaises zones peut en réalité causer de graves problèmes. Règleurs de jeu automatiques (UnSA) nécessitent de la graisse au niveau de l'axe de chape, de la bague du support d'ancrage et des cannelures de l'arbre à cames de frein, mais le mécanisme de réglage interne lui-même ne doit jamais être inondé de graisse. Les régleurs de jeu manuels suivent une règle similaire : graissez les points de pivotement et l'arbre à cames, mais ne remplissez pas le carter d'engrenage à vis sans fin interne avec de la graisse épaisse, à moins que le manuel d'entretien du fabricant ne l'exige explicitement.

Cette distinction est importante car un régleur de jeu trop graissé au mauvais endroit peut développer une fausse impression de réglage correct. La migration de graisse dans le mécanisme d'engrenage interne du dispositif de réglage peut le verrouiller hydrauliquement, l'empêchant de s'auto-ajuster et conduisant à des freins déréglés — l'une des principales causes d'infractions liées aux freins des véhicules commerciaux en Amérique du Nord.

Ce que fait réellement un régleur de jeu

Avant de plonger dans les détails de la lubrification, il est utile de comprendre le rôle mécanique d’un régleur de jeu dans un système de freinage pneumatique. Le régleur de jeu est le bras de levier qui relie la tige de poussée du récepteur de frein à l'ensemble de frein à came en S (ou coin). À mesure que les garnitures de frein s'usent avec le temps, la distance entre la garniture et le tambour augmente, ce qui signifie que la tige de poussée doit se déplacer plus loin pour engager les freins. Si cette distance de déplacement devient trop longue, la force de freinage est considérablement réduite.

A régleur de jeu manuel nécessite qu'un technicien fasse tourner périodiquement un boulon de réglage pour combler ce jeu. Un régleur de jeu automatique (ASA) détecte la course excessive de la tige de poussée et s'auto-corrige à l'aide d'un mécanisme interne d'embrayage unidirectionnel et d'engrenage à vis sans fin. La Federal Motor Carrier Safety Administration (FMCSA) a rendu obligatoire l'utilisation de régleurs de jeu automatiques sur les véhicules à freins pneumatiques nouvellement fabriqués aux États-Unis à partir de 1994. Aujourd'hui, pratiquement tous les camions et remorques commerciaux circulant sur les routes nord-américaines sont équipés d'ASA.

Ce qu'il faut retenir : les deux types contiennent des pièces métalliques mobiles fonctionnant sous des charges et des vibrations importantes. Sans une lubrification adéquate aux points corrects, l'usure s'accélère rapidement, le réglage devient peu fiable et les performances des freins se dégradent d'une manière qui n'est pas toujours immédiatement évidente pour le conducteur.

Quelles parties d'un régleur de jeu ont besoin de graisse

Différents composants de l’ensemble régleur de jeu ont des exigences de lubrification différentes. Traiter chaque raccord ou port de la même manière est une erreur courante commise lors de la maintenance de la flotte. Voici un aperçu des points clés de lubrification :

Axe de chape et support de chape

L'axe de chape relie la tige de poussée du récepteur de frein au bras de réglage de jeu. Ce point de connexion est exposé aux débris de la route, à l’humidité et aux mouvements constants. Appliquez une légère couche de graisse à base de lithium ou polyvalente sur l'axe de chape à chaque intervalle PM programmé. , généralement tous les 25 000 milles pour la plupart des opérations de classe 8. Un axe de chape grippé peut restreindre l'application des freins et créer un décalage dangereux dans la réponse du freinage.

Douille de support d'ancrage

La goupille d'ancrage et sa bague sont l'endroit où le corps du régleur de jeu pivote pendant le serrage des freins. Cette bague subit un frottement important sous charge. La plupart des fabricants de régleurs de jeu incluent un graisseur (raccord Zerk) à cet endroit. Utilisez 2 à 3 pompes de graisse jusqu'à ce que vous voyiez une légère purge sur les bords – cela indique que l'ancienne graisse a été déplacée et que la nouvelle graisse a entièrement entouré la bague.

Arbre à cames de frein et bagues d'arbre à cames

Bien qu'elles fassent techniquement partie de l'ensemble de freinage de base plutôt que du régleur de jeu lui-même, la came en S et ses bagues de support doivent être graissées en même temps. Le régleur de jeu s'interface directement avec les cannelures de l'arbre à cames, et une connexion cannelée d'arbre à cames sèche ou corrodée empêchera un transfert de couple correct et peut entraîner une usure inégale du régleur. Les inspecteurs de la CVSA (Commercial Vehicle Safety Alliance) citent régulièrement les bagues d'arbre à cames usées ou sèches comme une condition contribuant au déréglage des freins.

Le port de vitesse interne : procédez avec prudence

Certains régleurs de jeu automatiques, tels que ceux fabriqués par Haldex et Meritor (qui font maintenant partie de Meritor WABCO), ont un graisseur sur le corps du régleur qui mène au mécanisme interne. Ce raccord ne doit recevoir qu'une ou deux pompes de graisse maximum. Le surgraissage de cet orifice est l'une des causes les plus fréquemment citées de dysfonctionnement du régleur de jeu automatique. Un excès de graisse peut interférer avec l'embrayage unidirectionnel interne, empêchant le dispositif de réglage de compenser l'usure des garnitures de frein.

Le type de graisse est important : quoi utiliser sur les régleurs de jeu

Toutes les graisses ne sont pas compatibles avec les composants du régleur de jeu. L’utilisation d’un mauvais produit peut entraîner une dégradation du joint, une usure accélérée ou une contamination du mécanisme interne. Voici une comparaison des types de graisses couramment utilisés pour l’entretien des freins des véhicules utilitaires :

Vérifiez toujours le fabricant de régleurs de jeu Consultez le manuel d'entretien pour connaître les spécifications exactes de la graisse. Haldex, par exemple, spécifie une graisse à base de lithium ou de calcium NLGI 1 ou 2 pour ses régleurs de jeu automatiques. Meritor recommande également une graisse de châssis polyvalente (MPG) pour les raccords externes. S'écarter des spécifications, même en utilisant une graisse « premium », peut annuler la couverture de la garantie et accélérer l'usure des composants.

À quelle fréquence les régleurs de jeu doivent-ils être graissés

Les intervalles de lubrification varient en fonction des conditions de fonctionnement, de l'application du véhicule et des directives du fabricant. Cependant, la pratique générale du secteur suit ces critères :

• Tous les 25 000 milles ou tous les 3 mois (selon la première éventualité) pour les camions routiers de classe 8 fonctionnant dans des climats modérés
• Tous les 10 000 à 15 000 milles pour les véhicules fonctionnant dans des cycles de service sévères : construction, exploitation forestière, déchets ou opérations impliquant de fréquentes conditions humides ou boueuses
• À chaque inspection des freins quel que soit le kilométrage – les réglementations FMCSA exigent une inspection des freins au moins tous les 90 jours pour les véhicules utilitaires à moteur
• Chaque fois qu'un régleur de jeu est retiré pour l'entretien, réinstallé ou remplacé, de la graisse fraîche doit être appliquée avant que l'unité ne soit remise en service.

Il convient de noter que les environnements d’exploitation difficiles réduisent considérablement les intervalles de lubrification. Les véhicules qui traversent régulièrement des passages de cours d'eau, des routes d'hiver traitées au sel ou des chantiers très poussiéreux devraient se trouver à l'extrémité la plus courte de la portée. L'accumulation de corrosion sur les points de pivotement et les graisseurs est l'une des principales causes du remplacement prématuré du régleur de jeu, un composant qui peut coûter entre 80 $ et 250 $ par unité selon la marque et le modèle.

Étape par étape : Comment graisser correctement un régleur de jeu

Le processus est simple, mais l’attention portée aux détails distingue un travail de lubrification approprié de celui qui crée des problèmes plus tard. Voici une procédure pratique applicable à la plupart des régleurs de jeu automatiques :

1. Calez les roues et desserrez les freins à ressort. Vous avez besoin que les freins soient complètement desserrés pour évaluer correctement et accéder à tous les points de lubrification. Ne travaillez jamais sous un véhicule dont les freins sont engagés comme seul moyen de retenue.
2. Inspectez visuellement le régleur de jeu et les composants environnants. Recherchez des signes de bottes fissurées, de bouchons de graisseurs manquants, de traces de rouille sur les points de pivotement ou de dommages physiques évidents. Si le corps du dispositif de réglage est fissuré ou si le bras est plié, la lubrification n’est pas la solution : l’unité doit être remplacée.
3. Nettoyer chaque graisseur (Zerk) avant d'appliquer de la graisse. Utilisez une brosse métallique ou un chiffon pour éliminer la saleté, la rouille et la vieille accumulation de graisse autour de la tête du raccord. Le pompage de graisse sur un raccord sale pousse les contaminants directement dans le roulement ou la bague.
4. Fixez fermement le pistolet graisseur au raccord. Une connexion desserrée gaspille de la graisse et peut endommager l’aiguille de montage. Si le raccord n'accepte pas la graisse, il peut être bloqué ou grippé — remplacez le raccord avant de continuer.
5. Appliquez la graisse lentement et comptez vos pompes. Pour les points de pivotement externes (axe de chape, bague d'ancrage), pompez jusqu'à ce que vous voyiez une légère purge au niveau des bords du joint. Pour le raccord de réglage interne (le cas échéant), limitez-vous à 1 à 2 pompes maximum.
6. Essuyez l'excès de graisse. La graisse laissée à l’extérieur du corps du régleur attire la poussière et les débris de la route, qui forment une pâte abrasive avec le temps. Nettoyez toute graisse purgée qui a atteint le tambour de frein ou la zone de contact des garnitures – la contamination par la graisse sur les garnitures de frein est un problème de sécurité immédiat et nécessite le remplacement des garnitures.
7. Réinstallez les bouchons des graisseurs. Ces petits capuchons en plastique ou en caoutchouc protègent l'aiguille de montage de l'intrusion de saletés entre les intervalles d'entretien. Ils sont peu coûteux et souvent négligés, mais ils font une différence significative en termes de longévité.
8. Vérifiez la course de la tige de poussée après avoir terminé le graissage. Utilisez une règle ou un indicateur de course de frein pour vérifier que la course de la tige de poussée se situe dans la limite autorisée pour la taille du récepteur de frein. Les limites de désajustement de la FMCSA sont : 1¾ pouces pour le type 20, 1¾ pouces pour le type 24 et 2 pouces pour les chambres de type 30, entre autres. Un accident vasculaire cérébral au-delà de ces limites constitue une violation critique hors service.

Signes indiquant qu'un régleur de jeu n'a pas été correctement lubrifié

Une lubrification négligée ne se présente pas toujours comme un échec immédiat. Souvent, la dégradation est progressive et se manifeste par une combinaison de symptômes subtils et moins subtils. Surveillez ces indicateurs :

• Course de tige de poussée excessive — l'une des conséquences les plus directes d'un régleur de jeu grippé ou non fonctionnel. Si le dispositif de réglage ne compense pas l’usure de la garniture, la course s’allongera progressivement.
• Application inégale des freins — si un côté d'un essieu présente un axe de chape grippé ou une bague d'ancrage rigide, ce frein se serrera et se relâchera différemment du frein opposé, provoquant une traction du véhicule lors des arrêts.
• Stries de rouille ou décoloration orange autour des emplacements des graisseurs et des points de pivotement – un signe visible que l’humidité est entrée et corrode activement les surfaces de contact.
• Graisseurs raides ou grippés qui n'accepte pas la graisse sous la pression normale du pistolet — indique que le raccord ou le passage derrière lui est bloqué par de la vieille graisse durcie ou des dépôts de corrosion.
• Bruits de grincement ou de grincement lors du freinage qui proviennent de la zone de freinage de base plutôt que du contact plaquette/rotor - peuvent indiquer que des bagues d'arbre à cames sèches se lient contre l'arbre.
• Chaleur provenant du bout de la roue après un trajet normal — un frein traînant causé par un régleur de jeu coincé ou une connexion de tige de poussée grippée peut générer une chaleur importante au niveau du tambour et du moyeu.

Lorsque l’un de ces signes apparaît, ne vous contentez pas de regraisser et de continuer. Une inspection approfondie de l’ensemble du système de freinage des fondations est garantie. Dans de nombreux cas, un régleur de jeu négligé a également permis aux bagues d'arbre à cames de s'user au-delà des limites de service, nécessitant des pièces et de la main d'œuvre supplémentaires.

Règleurs de jeu automatiques et manuels : les règles de lubrification diffèrent-elles

Les points de lubrification externes – axe de chape, bague d'ancrage, arbre à cames – sont essentiellement les mêmes pour les régleurs de jeu automatiques et manuels. Les différences internes sont là où les deux types divergent dans la philosophie de maintenance.

Régleurs de jeu manuels

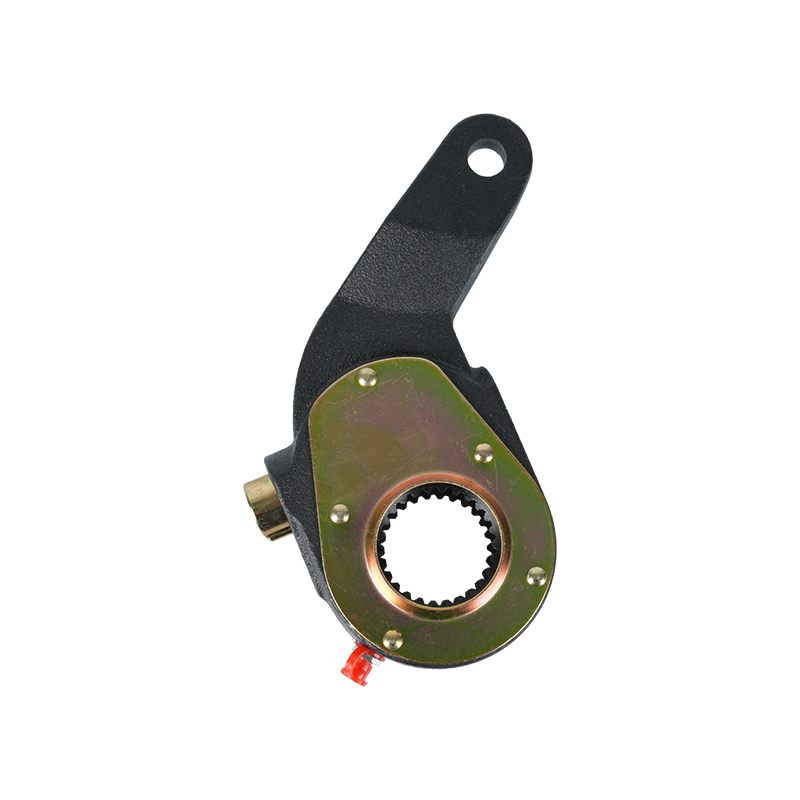

Les régleurs de jeu manuels ont une construction interne plus simple : essentiellement un engrenage à vis sans fin relié à un boulon de réglage. Certains modèles ont un port de graisse interne ; d'autres sont considérés comme « lubrifiés à vie » en usine. Pour ceux qui disposent d'un orifice de graissage, l'application occasionnelle de graisse aide à préserver l'engrenage à vis sans fin et empêche la corrosion de saisir le mécanisme de réglage. Un régleur de jeu manuel qui ne peut pas être réglé parce que l'engrenage à vis sans fin interne est grippé est l'une des raisons les plus courantes pour lesquelles les unités manuelles sont prématurément mises au rebut. Une lubrification interne régulière mais modeste empêche cela.

Régleurs de jeu automatiques

Le mécanisme interne d’un ASA est plus sensible. L'embrayage unidirectionnel qui permet l'auto-ajustement repose sur un niveau précis de friction et d'engagement mécanique. Trop peu de lubrification et les pièces d'embrayage s'usent. Trop de graisse, en particulier les graisses épaisses, poussées sous pression, et l'embrayage peut se désengager hydrauliquement, ce qui signifie que le dispositif de réglage cessera de s'auto-ajuster sans aucune indication extérieure de défaillance. Les freins continueront de fonctionner, mais ils se dérégleront progressivement à mesure que les garnitures s'usent.

C'est pourquoi de nombreux techniciens de freins expérimentés suivent une approche conservatrice : graissez les raccords externes à chaque PM et laissez le port ASA interne seul, à moins que l'intervalle du fabricant ne l'exige spécifiquement - ou à moins que le dispositif de réglage ne soit en cours de reconstruction.

Contexte réglementaire et d'inspection : pourquoi une lubrification appropriée a un poids juridique

Le réglage des freins est l'un des domaines de réglementation de la sécurité des véhicules commerciaux les plus fortement appliqués aux États-Unis et au Canada. Lors d'une inspection CVSA niveau I – l'inspection routière la plus complète – les inspecteurs vérifient la course de la tige de poussée sur chaque récepteur de frein. Les freins déréglés constituent une condition de mise hors service automatique selon la FMCSA 49 CFR Part 393.47.

Lors du contrôle routier international CVSA 2023, les violations du réglage des freins représentaient 40,3 % de toutes les violations des freins hors service. — la plus grande catégorie. Une proportion importante de ces cas peut être attribuée à des régleurs de jeu automatiques défectueux ou négligés. Les transporteurs dont les véhicules sont mis hors service sont confrontés non seulement à des coûts d'immobilisation et de retard, mais également à des augmentations potentielles de leurs scores BASIC CSA (Conformité, Sécurité, Responsabilité), ce qui peut affecter les tarifs d'assurance et les relations avec les expéditeurs.

Du point de vue de la responsabilité, un accident lié aux freins impliquant un véhicule dont l'entretien a été négligé crée un risque énorme. Une lubrification adéquate du régleur de jeu, enregistrée dans les journaux de maintenance, est un acte démontrable de diligence raisonnable. Son absence – en particulier si un intervalle PM a été sauté – peut être utilisée pour établir une négligence dans un litige consécutif à un accident.

Erreurs courantes commises lors du graissage des régleurs de jeu

Même les techniciens expérimentés prennent des habitudes qui réduisent l’efficacité de la lubrification des régleurs de jeu. Voici les erreurs les plus fréquentes observées dans les environnements de maintenance de flotte :

• Pompage de trop de graisse dans le port ASA interne. Comme nous l’avons vu, il s’agit probablement de l’erreur la plus dommageable. Le raccord interne de nombreux ASA est conçu pour recevoir seulement une très petite quantité de graisse – souvent une pompe ou moins.
• Ne pas nettoyer les raccords avant le graissage. La graisse contaminée pénétrant sur une surface de roulement provoque une usure abrasive qui dépasse les avantages de la lubrification elle-même.
• Sauter l'axe de chape car il a l'air bien à l'extérieur. Les axes de chape peuvent sembler exempts de rouille à l'extérieur tandis que la surface de contact entre l'axe et l'œil se corrode à l'intérieur. Si la goupille est difficile à déplacer à la main, elle est déjà suffisamment rigide pour affecter la réponse du frein.
• Mélanger les types de graisses. L'ajout d'une graisse au sulfonate de calcium sur une base de graisse au lithium existante, ou vice versa, peut provoquer une dégradation du savon dans la zone mélangée, produisant un résidu fluide de faible viscosité qui fournit une lubrification minimale et peut couler sur les garnitures de frein.
• En supposant qu'un nouveau régleur de jeu n'a pas besoin de graisse. Les nouvelles unités sortent de l'usine avec de la graisse appliquée, mais un stockage prolongé ou une mauvaise manipulation peuvent entraîner des points de pivotement secs au moment de l'installation de l'unité. Vérifiez toujours que la graisse est présente aux points de pivotement externes avant la remise en service du véhicule.
• Ne pas enregistrer le service dans le journal de maintenance. Sans documentation, il n'existe aucun moyen de suivre les intervalles, d'identifier les types de problèmes ou de se défendre contre un contrôle réglementaire ou juridique.

Quand le graissage ne suffit pas : remplacer un régleur de jeu

Aucune quantité de lubrification ne peut réparer un régleur de jeu mécaniquement défectueux. Savoir quand remplacer plutôt que maintenir est une question de jugement importante. Remplacez l'unité lorsque vous observez l'un des éléments suivants :

• Le corps du dispositif de réglage présente des fissures, une flexion visible ou une déformation au niveau du bras
• La bague d'ancrage présente un jeu excessif : un mouvement latéral de plus de 0,030 pouce dans le bras de réglage constitue généralement un motif de remplacement.
• Un régleur de jeu automatique qui se dérégle à plusieurs reprises après avoir été reculé manuellement — c'est le signe le plus clair d'une défaillance du mécanisme interne
• Le cliquet ou le mécanisme d'embrayage clique de manière audible ou semble desserré lorsque le bras de réglage oscille manuellement.
• Graisseurs dénudés, cassés ou entièrement manquants et ne pouvant être remplacés sans démontage du dispositif de réglage

La durée de vie standard de l'industrie d'un régleur de jeu automatique de qualité, lorsqu'il est correctement entretenu, est généralement de 500 000 à 750 000 miles. Les unités négligées – rarement lubrifiées, utilisées dans des environnements difficiles sans entretien supplémentaire – nécessitent souvent un remplacement à moins de la moitié de ce kilométrage. La différence de coût entre un programme de maintenance proactive et des cycles de remplacement réactifs, multipliée sur une flotte de 20 camions, peut s'élever à des dizaines de milliers de dollars par an rien qu'en pièces et en main d'œuvre, sans compter les temps d'arrêt.
